Üretim alanında, yüksek hızlı enjeksiyon kalıplama makineleri, hassas ve verimlilikle çok çeşitli plastik ürünler üretmede çok önemli bir rol oynamaktadır. Yüksek hızlı enjeksiyon kalıplama makinelerinin önde gelen bir tedarikçisi olarak, bu makinelerin sektör üzerindeki dönüştürücü etkisine ilk elden tanık oldum. Bu blogda, enjeksiyon kalıplama işlemindeki işlevlerini ve önemini araştıran yüksek hızlı bir enjeksiyon kalıplama makinesini oluşturan temel bileşenleri inceleyeceğim.
1. Enjeksiyon ünitesi
Enjeksiyon ünitesi, plastik malzemeyi kalıp boşluğuna eritmekten ve enjekte etmekten sorumlu yüksek hızlı bir enjeksiyon kalıplama makinesinin kalbidir. Birkaç kritik bileşenden oluşur:
Vida
Vida, plastik peletleri iletmek, sıkıştırmak ve eritmek için namlu içinde dönen sarmal bir şafttır. Yüksek hızlı enjeksiyon kalıplama makinelerinde, vida, plastiğin verimli erimesini ve karıştırılmasını sağlamak için yüksek L/D (çapa) oranı ile tasarlanmıştır. Vidanın tasarımı ayrıca enjeksiyon hızını ve basıncı etkiler, daha kısa bir vida tipik olarak daha hızlı enjeksiyon hızlarına izin verir.
Varil
Namlu, vidayı çevreleyen ve plastiği eritmek için gerekli ısıyı sağlayan ısıtmalı bir silindirdir. Sıcaklığı uzunluğu boyunca tam olarak kontrol etmek için birden fazla ısıtma bölgesi ile donatılmıştır. Yüksek hızlı enjeksiyon kalıplamasında, namlu hızlı bir şekilde ısınabilmeli ve malzemenin tutarlı plastikleştirilmesini sağlamak için kararlı bir sıcaklığı koruyabilmelidir.
Nozul
Meme, erimiş plastiğin kalıp boşluğuna enjekte edildiği enjeksiyon ünitesinin son bileşenidir. Saçma veya telleme riskini en aza indirerek pürüzsüz ve kontrollü bir plastik akışı sağlamak için tasarlanmıştır. Yüksek hızlı enjeksiyon kalıplama makineleri, enjeksiyon işlemini iyileştirmek ve döngü sürelerini azaltmak için genellikle valf kapıları veya sıcak koşucular gibi gelişmiş tasarımlara sahip nozullara sahiptir.
2. Kelepleme ünitesi
Kelepleme ünitesi, enjeksiyon işlemi sırasında kalıbın kapalı tutulmasından ve kalıplamadan sonra bitmiş ürünü dışarı atmaktan sorumludur. Aşağıdaki anahtar bileşenlerden oluşur:
Kalıp plakaları
Kalıp plakaları, kalıp için bir montaj yüzeyi sağlayan, sıkıştırma ünitesinin ana yapısal bileşenleridir. Tipik olarak yüksek mukavemetli çelikten yapılmıştır ve enjeksiyon işlemi sırasında üretilen yüksek sıkıştırma kuvvetlerine dayanacak şekilde tasarlanmıştır.
Kelepçe Silindirler
Kepçe silindirleri, kalıbı kapalı tutmak için sıkıştırma kuvvetini üreten hidrolik veya elektrikli silindirlerdir. Kalıp plakalarına bağlanırlar ve bir hidrolik veya elektrik sistemi tarafından kontrol edilirler. Yüksek hızlı enjeksiyon kalıplama makinelerinde, sıkıştırma silindirleri, döngü sürelerini en aza indirmek için hızlı ve hassas bir şekilde hareket edebilmelidir.
Fırlatma sistemi
Ejeksiyon sistemi, kalıplamadan sonra bitmiş ürünü kalıptan çıkarmak için kullanılır. Tipik olarak bir hidrolik veya elektrik mekanizması ile harekete geçirilen ejektör pimleri veya plakalardan oluşur. Yüksek hızlı enjeksiyon kalıplama makineleri, ejeksiyon işlemini iyileştirmek ve ürün hasarı riskini azaltmak için genellikle sıralı ejeksiyon veya yan çekirdek çekme gibi gelişmiş ejeksiyon sistemlerine sahiptir.
3. Hidrolik sistem
Hidrolik sistem, enjeksiyon ve sıkıştırma birimleri için güç ve kontrol sağlamaktan sorumludur. Aşağıdaki bileşenlerden oluşur:
Hidrolik pompa
Hidrolik pompa, silindirleri çalıştırmak için gereken hidrolik basıncı üreten hidrolik sistemin kalbidir. Tipik olarak bir elektrik motoru tarafından tahrik edilir ve yüksek basınçta sabit bir hidrolik sıvı akışı sağlamak için tasarlanmıştır.
Vanalar
Vanalar, sistem içindeki hidrolik sıvının akışını ve yönünü kontrol etmek için kullanılır. Yön kontrol vanalarını, basınç kontrol vanalarını ve akış kontrol vanalarını içerir. Yüksek hızlı enjeksiyon kalıplama makinelerinde, vanalar enjeksiyon ve sıkıştırma işlemlerinin doğru kontrolünü sağlamak için hızlı ve hassas bir şekilde çalışabilmelidir.
Rezervuar
Rezervuar, hidrolik sıvıyı depolayan ve sistem için bir sıvı kaynağı sağlayan bir tanktır. Hidrolik sıvının kalitesini ve sıcaklığını korumak için tipik olarak bir filtre ve bir soğutma sistemi ile donatılmıştır.
4. Elektrik sistemi
Elektrik sistemi, ısıtma elemanları, motorlar, sensörler ve kontrolörler de dahil olmak üzere makinenin çeşitli bileşenleri için güç ve kontrol sağlamaktan sorumludur. Aşağıdaki bileşenlerden oluşur:
Kontrol Paneli
Kontrol paneli, operatör ve makine arasındaki arayüzdür ve enjeksiyon kalıplama işleminin programlanmasına ve izlenmesine izin verir. Genellikle bir dokunmatik ekran ve kolay çalışma için çeşitli düğmeler ve anahtarlar içerir.
Programlanabilir Mantık Denetleyici (PLC)
PLC, makinenin çeşitli işlevlerini programlanmış talimatlara göre kontrol etmekten sorumlu elektrik sisteminin beynidir. Sensörlerden ve diğer bileşenlerden giriş alır ve enjeksiyon ve sıkıştırma işlemlerini kontrol etmek için aktüatörlere çıkış sinyalleri gönderir.
Sensörler
Sensörler, enjeksiyon kalıplama işleminin sıcaklık, basınç ve konum gibi çeşitli parametrelerini izlemek için kullanılır. PLC'ye geri bildirim sağlarlar ve tutarlı kalite ve performans sağlamak için işlem parametrelerinin gerçek zamanlı olarak ayarlanmasına izin verir.
5. Soğutma Sistemi
Soğutma sistemi, enjeksiyon kalıplama işlemi sırasında üretilen ısıyı çıkarmaktan ve makinenin ve kalıbın sıcaklığını korumaktan sorumludur. Aşağıdaki bileşenlerden oluşur:
Soğutma Kuleleri
Soğutma kuleleri, soğutma sisteminde kullanılan suyu soğutmak için kullanılır. Kalan sudan ısıyı uzaklaştıran az miktarda suyu buharlaştırarak çalışırlar. Soğutma kuleleri tipik olarak üretim tesisinin dışında bulunur ve makinenin soğutma sistemine borularla bağlanır.
Choker
Soğutucular, suyun daha hassas ve kontrollü bir şekilde soğutulmasını sağlamak için kullanılır. Sudan ısıyı çıkarmak için bir soğutma döngüsü kullanarak çalışırlar ve sıcaklığını istenen seviyeye düşürürler. Yüksek hızlı enjeksiyon kalıplama makineleri genellikle soğutucuların kalıplama işlemi sırasında sabit bir sıcaklık korumasını gerektirir.
Soğutma hatları
Soğutma hatları, soğutma suyu makineye ve kalıptan taşıyan borulardır. Genellikle bakır veya paslanmaz çelikten yapılmıştır ve verimli ve güvenilir bir soğutma sistemi sağlamak için tasarlanmıştır.
6. Kontrol Sistemi
Kontrol sistemi, verimli ve hassas çalışma sağlamak için tüm bileşenleri ve işlemleri entegre eden yüksek hızlı enjeksiyon kalıplama makinesinin sinir merkezidir. Genellikle aşağıdaki özellikleri içerir:
Proses İzleme ve Kontrol
Kontrol sistemi, sıcaklık, basınç ve konum gibi anahtar işlem parametrelerini sürekli olarak izler ve tutarlı kalite ve performans sağlamak için bunları gerçek zamanlı olarak ayarlar. Ayrıca operatöre geri bildirim sağlar ve işlemin hızlı bir şekilde sorun giderme ve optimizasyonuna izin verir.
Tarif yönetimi
Kontrol sistemi, tüm işlem parametreleri için ayarları içeren kalıp tariflerinin depolanmasına ve alınmasına izin verir. Bu özellik, operatörlerin farklı ürünler arasında hızlı bir şekilde geçiş yapmalarını ve birden fazla üretim çalışmasında tutarlı kalite sağlamasını sağlar.
Güvenlik Özellikleri
Kontrol sistemi, operatörün ve makinenin güvenliğini sağlamak için acil durdurma düğmeleri, güvenlik kilitlemeleri ve aşırı yük koruması gibi çeşitli güvenlik özellikleri ile donatılmıştır.
Çözüm
Sonuç olarak, yüksek hızlı bir enjeksiyon kalıplama makinesi, her biri enjeksiyon kalıplama işleminde önemli bir rol oynayan birkaç anahtar bileşenden oluşan karmaşık ve sofistike bir ekipman parçasıdır. Bu bileşenlerin işlevlerini ve önemini anlayarak, üreticiler yüksek hızlı bir enjeksiyon kalıplama makinesi seçerken bilinçli kararlar verebilir ve performansını özel üretim ihtiyaçlarını karşılamak için optimize edebilirler.

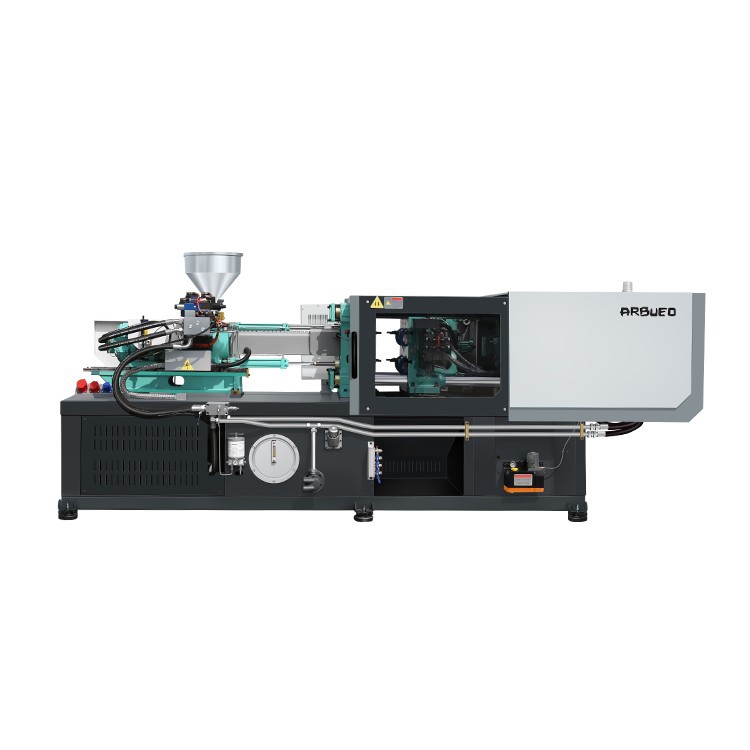

Yüksek hızlı enjeksiyon kalıplama makinelerinden oluşan bir tedarikçi olarak,Çok işlevli enjeksiyon kalıplama makinesi-Hibrit enjeksiyon kalıplama makinesi, VeBüyük enjeksiyon kalıplama makinesi. Makinelerimiz, yüksek hızlı, yüksek hassasiyetli ve enerji tasarruflu enjeksiyon kalıplama çözümleri sağlamak için en son teknoloji ve gelişmiş özelliklerle tasarlanmıştır.
Yüksek hızlı enjeksiyon kalıplama makinelerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya enjeksiyon kalıplama işlemi hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Gereksinimlerinizi tartışma ve üretim ihtiyaçlarınız için en iyi çözümü sunma fırsatını dört gözle bekliyoruz.
Referanslar
- O. Ossenbruggen tarafından "Enjeksiyon Kalıp El Kitabı"
- Rosato ve Rosato'nun "Plastik Enjeksiyon Kalıp Teknolojisi"
- "Yüksek Hızlı Enjeksiyon Kalıplama: İlkeler ve Uygulamalar" Çeşitli Endüstri Uzmanları
